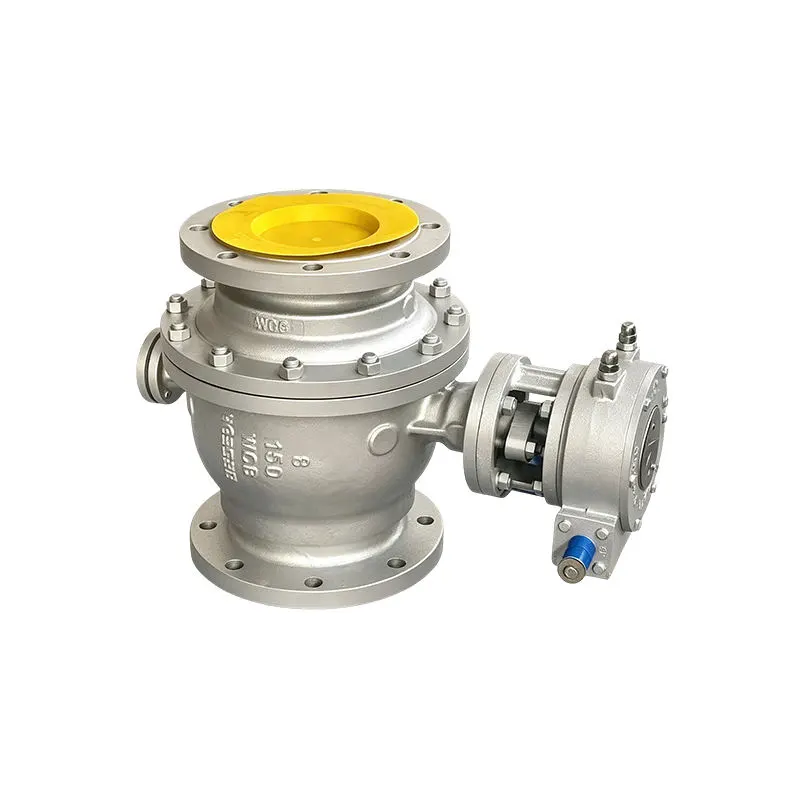

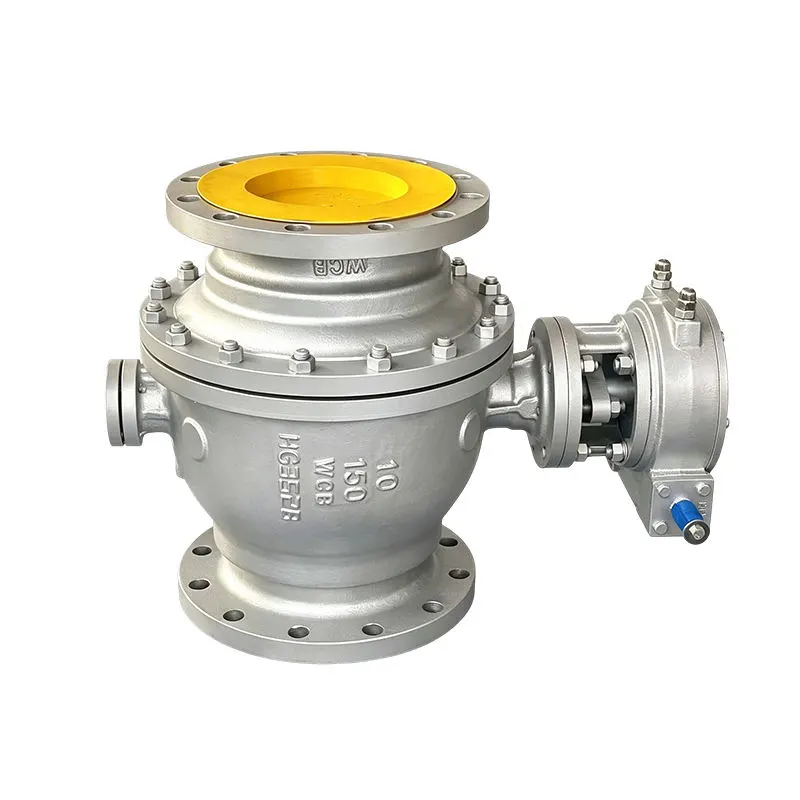

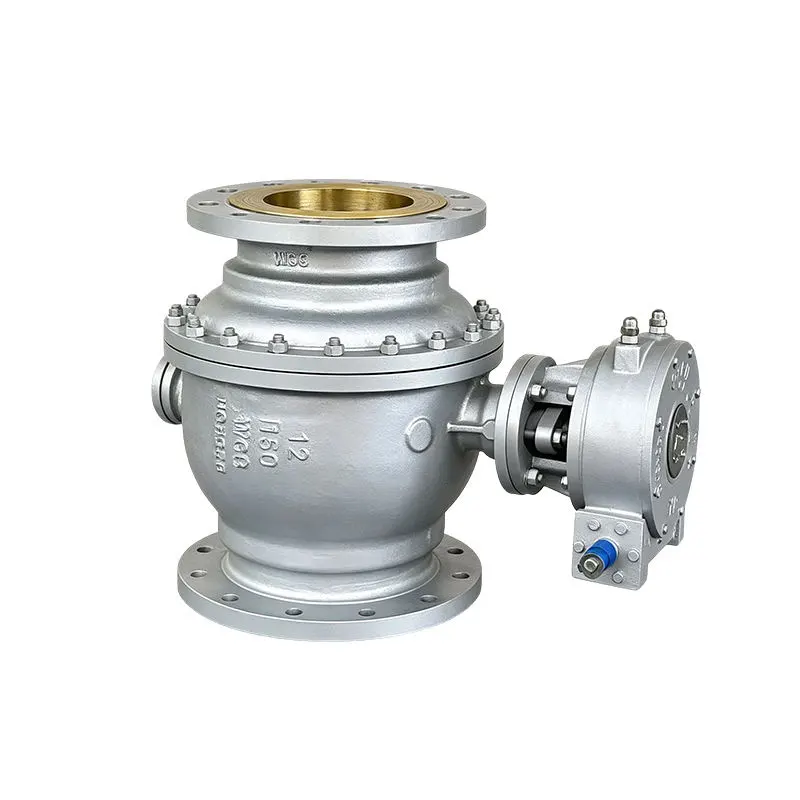

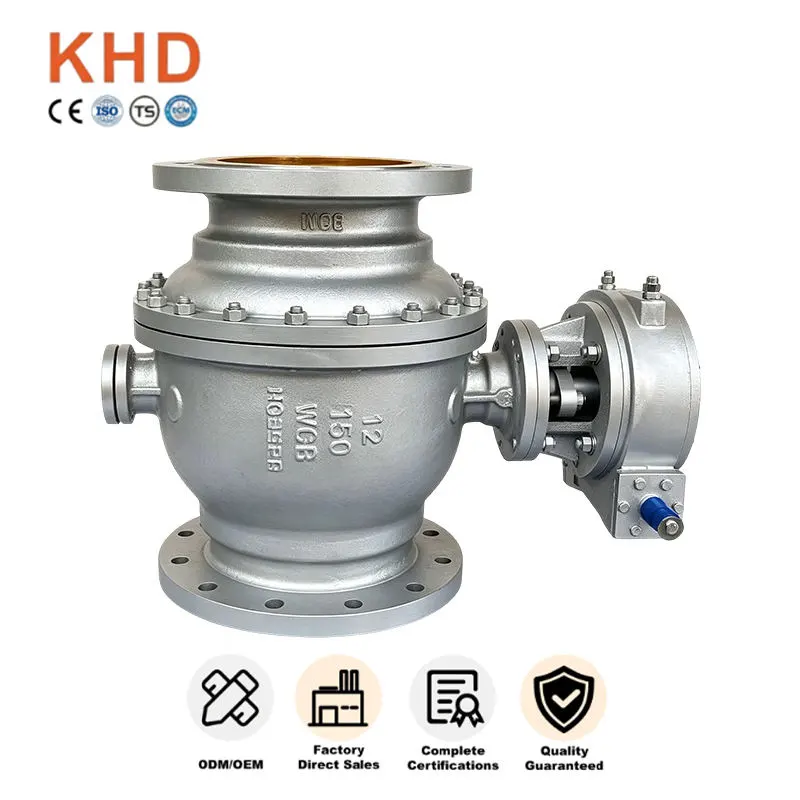

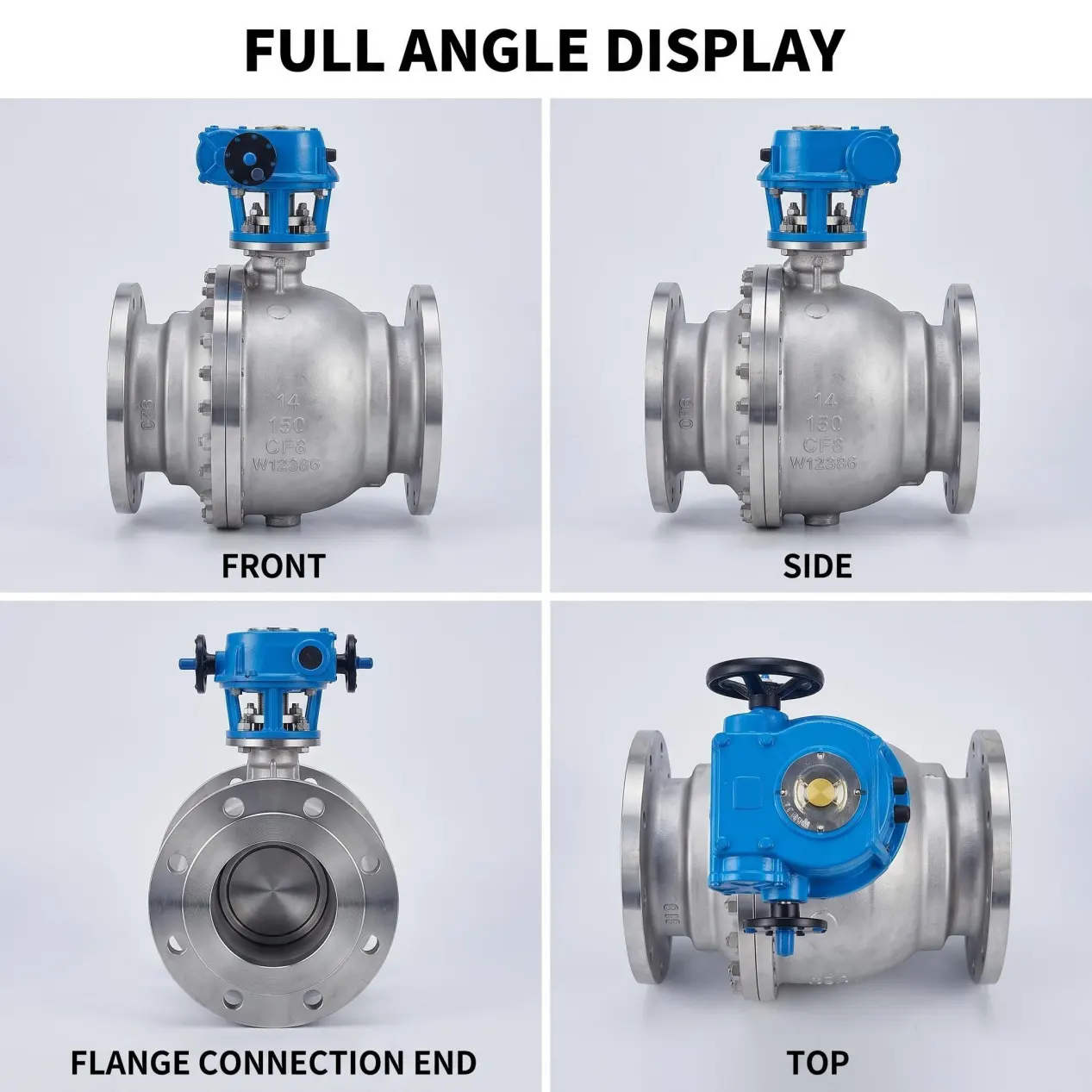

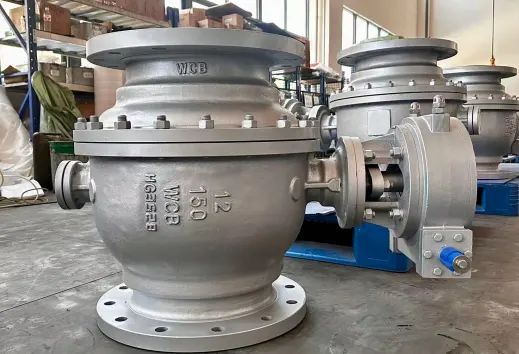

WCB јаглероден челик фиксиран топчест вентил

WCB Carbon Steel Fixed Ball Valve е тежок индустриски вентил изграден за изолација на гасоводот и контрола на протокот, произведен од Huadu Valve Group. Усвојува дизајн со фиксна топка и A216 WCB материјал од јаглероден челик, добро прилагоден за критични работни услови на цевководот со висок притисок.

Овој индустриски вентил работи сигурно при континуирано сервисирање со висок притисок и долг циклус работа, широко избран за проекти каде безбедноста на заптивките и долгиот работен век се основни барања.

Суровини и структурни предности

Премиум A216 WCB карбонски челик тело

Фиксниот топчест вентил WCB јаглероден челик е излеан од јаглероден челик A216 WCB, што ги носи овие основни заслуги:

-Висока механичка сила и одлична отпорност на удар

-Добра температурна приспособливост против наплив на притисок и воден чекан

-Доволна дебелина на ѕидот за услуга од класа висок притисок

-Крута инспекција на леење за отстранување на внатрешните и површинските дефекти

Структура на фиксна топка поставена на трупот

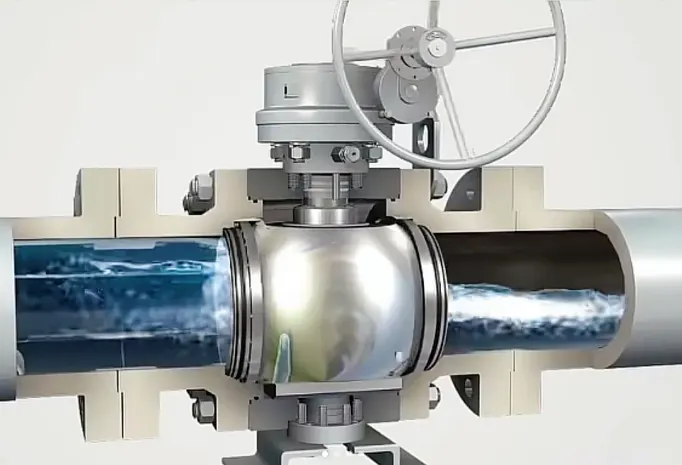

Различно од обичните пловечки топчести вентили, нашиот дизајн со фиксна топка го пренесува најголемиот дел од оптоварувањето со притисок на цевководот на горните и долните потпорни вратила. Топката останува заклучена во положбата, така што седиштата на вентилите носат само минимална контактна сила. Во голема мера го намалува абразијата на седиштата дури и со чести циклуси на отворено-затворање под постојан висок притисок. Стабилното двонасочно запечатување спречува истекување без оглед на насоката на притисокот, подобрувајќи ја безбедноста на системот за критичните процесни јамки.

Оптимизирано запечатување и безбедносна конструкција

Склопот на лебдечки седишта со пружина е опремен за овој фиксен топчест вентил WCB од јаглероден челик. Вградените пружини го компензираат малото абење по илјадници операции за да ги одржат перформансите на тесно исклучување. Стеблото против издувување служи како стандардна безбедносна карактеристика против нагли скокови на притисокот. Повеќеслојното пакување од графит ги минимизира неизбежните емисии околу празнините на стеблото. Сите компоненти за заптивање се специјално усогласени за работни медиуми со висок притисок и средна температура наместо за генерички резервни делови.

Клучни атрибути

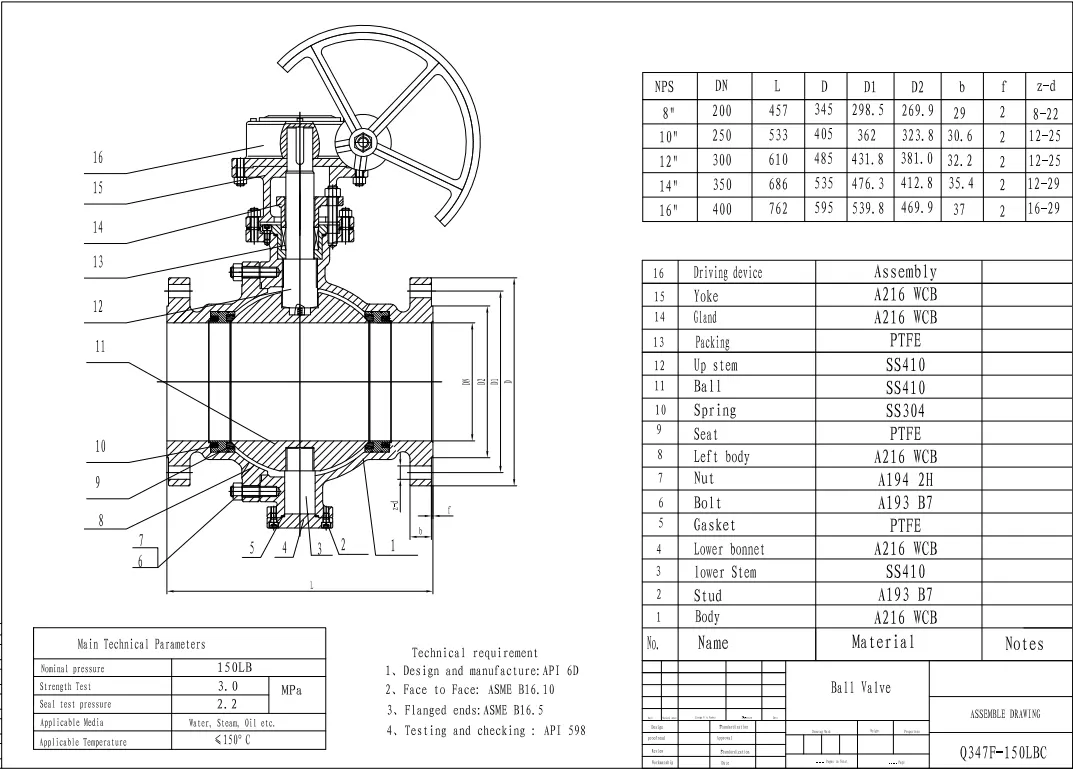

Технички спецификации

Стандардни параметри

Големина: DN50-DN1200

Оцена на притисок: Класа 150-Класа 2500

Материјал: јаглероден челик A216 WCB

Структура: фиксен топчест вентил монтиран на копче

Температурен опсег: -29℃ ~ 425℃

Процес на производство

Фиксниот топчест вентил WCB јаглероден челик поминува низ:

- Квалификувано производство на лиење A216 WCB

- Термичка обработка за стабилна материјална сопственост

- CNC прецизна обработка за запечатување површини

- Склопување со соодветни компоненти за заптивање и погон

Карактеристики на изведба

- Структура на бандаж со ниска абење за честа услуга за возење велосипед

- Сигурно двонасочно цврсто исклучување

- Ниска стапка на дефект на седиштата при континуиран висок притисок на цевководот

- Компатибилен со повеќе опции за активирање: рачна опрема, пневматски, електричен

- Дизајниран за услуга за изолација на целосно отворено / целосно затворање

Области за примена

Нафтена и гасна индустрија

Фиксниот топчест вентил WCB јаглероден челик широко се применува во:

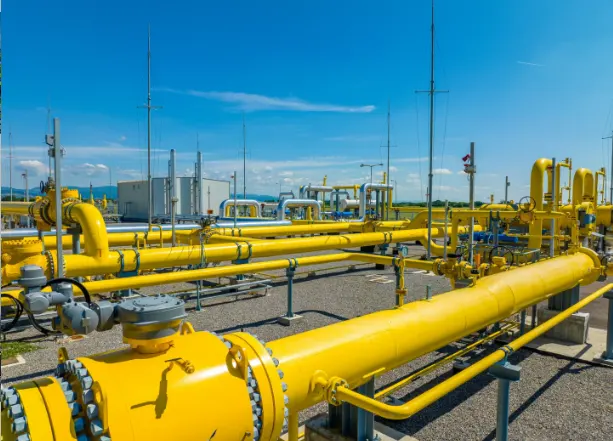

- Магистрални цевководи за пренос на природен гас

- Процесни линии за рафинерија за нафта

- Објекти за пренос на сурова нафта

- Цевководни системи за собирна бензинска станица

Петрохемиска индустрија

- Јамки за петрохемиски процеси со висок притисок

- Главни изолациони цевководи за процесна единица

- Некорозивни и слабо-корозивни кола со течност со средна температура

Енергетска индустрија

- Цевководи за главниот процес на централата

- Системи со јамка за индустриски постројки за тешки индустриски постројки

Општи индустриски проекти

- Нови изградени пакети на цевководи на EPC проекти

- Постоечка работа за реновирање и доградба на гасоводот

- Индустриски локации со тежок пристап за одржување и високи барања за безбедност

Контрола на квалитет и поддршка за набавки на проекти

Како сертифициран производител на вентили со ISO, CE и API сертификати, секој WCB Carbon Steel Fixed Ball Valve предава целосни фабрички тестови пред испораката, вклучувајќи тест за хидростатичка обвивка, тест за запечатување на седиштата и димензионална инспекција. Тестирањето на целото парче се спроведува за тешки вентили со големи димензии без проверка на земање мостри. Потврдата на суровината, инспекцијата на леење, надзорот на склопувањето и завршеното тестирање на вентилите се одвиваат низ целиот производствен работен тек. Сертификатите за тестирање на материјалот и извештаите од инспекцијата може да се обезбедат за поднесување на понудата и прифаќање на локацијата.

Достапни се флексибилни опции за конфигурација според работните услови на лице место, кои покриваат различни степени на притисок, комбинации на материјали за запечатување и повеќе режими на работа. Флексибилниот MOQ поддржува тестирање на примероци, снабдување со мали серии и нарачки на проекти со голем обем. Фиксните топчести вентили WCB на Huadu Valve Group се извезуваат на глобално ниво и заработуваат повторени нарачки од светски индустриски клиенти.

Како е изградено запечатувањето на седиштето и стеблото за издржливост на локацијата во реалниот свет?

За овој фиксен топчест вентил користиме пружински дизајн на пловечко седиште. Внатрешните пружини го држат седиштето притиснато на површината на топката. Кога ќе дојде до мало абење по илјадници операции, пружините можат да компензираат за мали празнини, одржувајќи добри перформанси на запечатување со текот на времето. Структурата на стеблото против издувување е вградена како стандардна безбедносна карактеристика. Под неочекувани скокови на притисокот на цевководот, го спречува издувувањето на стеблото. Повеќеслојната графитна амбалажа е поставена за запечатување на стеблото, за да се запрат ситните неизбежни емисии околу јазот на стеблото. Овие делови за заптивање не се генерички евтини резервни делови; тие се избрани за да одговараат на работните услови со висок притисок и средна температура.
