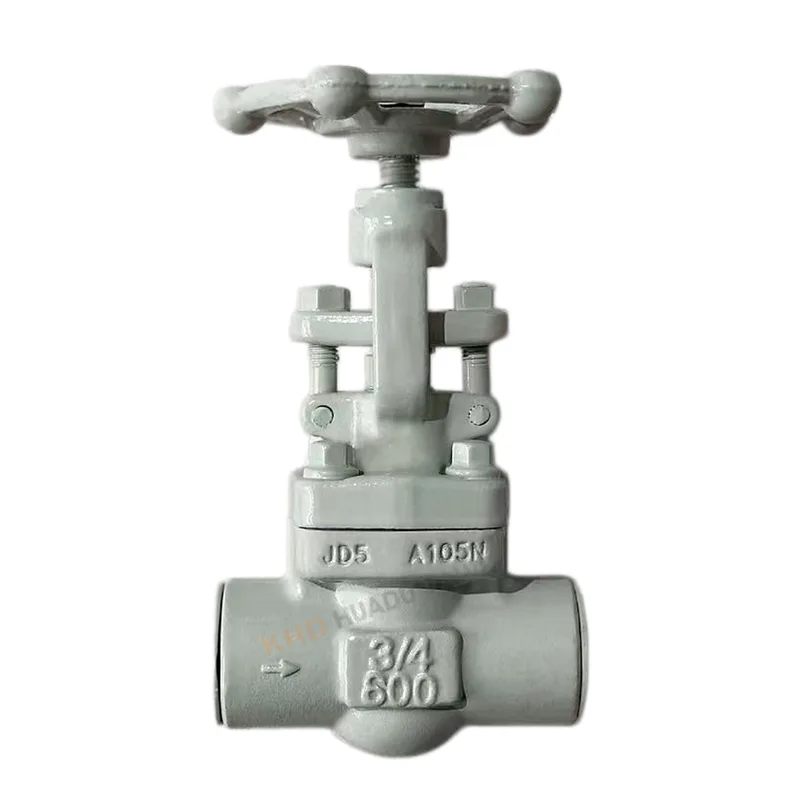

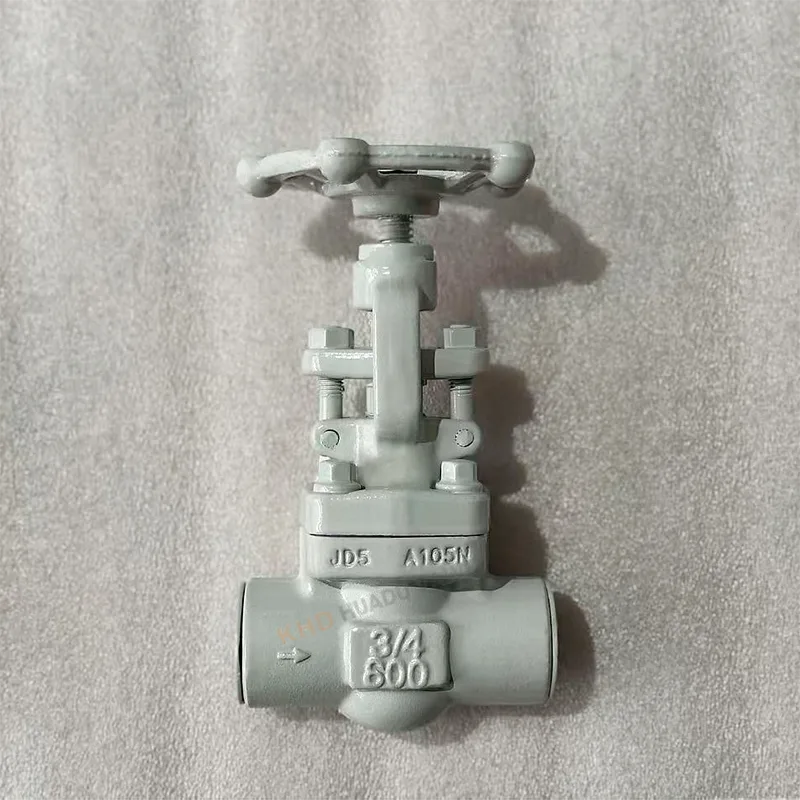

Фалсификуван вентил за порта заварен со штекер

Кованиот вентил за портата заварен со штекер е индустриски вентил под висок притисок дизајниран за исклучување на цевководот и контрола на протокот. Произведен од Huadu Valve Group, користи фалсификуван јаглероден челик A105N и е погоден за работни услови од класа 600. Широко се користи во нафтени, хемиски, моќни и системи за пареа под висок притисок каде што безбедноста и перформансите на запечатување се од клучно значење.

Суровини и структурни предности

Висококвалитетно ковано челично тело

Кованиот вентил за портата заварен со штекер е направен од ковано јаглероден челик A105N, што обезбедува:

Висока јачина и густина

Одлична отпорност на удар

Нема дефекти во кастинг како што се пори или дупки од песок

Строга инспекција на материјали

Секоја серија на суровини се тестира со помош на спектрална анализа за да се обезбеди:

Точен хемиски состав

Нема рециклирани или супстандардни материјали

Стабилни механички перформанси

Придобивки од приклучокот за заварување

Типот на поврзување на вентилот за фалсификуван вентил заварен со штекер обезбедува:

Силни перформанси на запечатување

Подобра отпорност на висок притисок од прирабниците

Намален ризик од истекување во критичниот систем

Технички спецификации

Стандардни параметри

Големина: DN15–DN50 (обична залиха)

Оцена на притисок: Класа 300 / Класа 600

Материјал: A105N фалсификуван јаглероден челик

Тип: Заварен фалсификуван портен вентил

Температурен опсег: -29°C до 570°C

Процес на производство

Кованиот вентил на портата заварен со штекер се произведува преку:

Интегрално ковање со матрици

Термичка обработка (процес на нормализирање)

CNC прецизна обработка

Карактеристики на изведба

Точност на површината на запечатување на ниво на микро

Изведба на запечатување со нула истекување

Непречено функционирање без заглавување

Погоден за системи за пареа со висока температура

Области за примена

Нафтена и гасна индустрија

Кованиот вентил за портата заварен со штекер широко се користи во:

Рафинерски цевководи

Системи за пренос на нафта

Објекти за природен гас

Хемиска индустрија

Хемиски цевководи под висок притисок

Системи за контрола на корозивни течности

Системи за влез/излез на реакторот

Енергетска индустрија

Парни цевководи

Системи за топлинска енергија

Кондензатни цевководи

Општа индустриска употреба

Цевководи со висок притисок со мал дијаметар

Системи за изолација на опремата

Безбедносни апликации за исклучување

Клучни атрибути

Најчесто поставувани прашања

Што е приклучок за заварување со штекер?

Приклучокот за заварување со штекер е метод на спојување на цевки каде што цевката се вметнува во вдлабнат штекер, а потоа се заварува околу надворешната страна. Најчесто се користи во системи со висок притисок и мал дијаметар.

Во случај на фалсификуван портен вентил заварен со штекер, цевката се вметнува во приклучокот на крајот на вентилот и се заварува за да се формира силен спој отпорен на истекување.

Клучни карактеристики на приклучокот за заварување

Висока јачина и отпорност на притисок

Одлични перформанси на запечатување

Погоден за мали цевководи DN15–DN50

Намален ризик од истекување во споредба со споеви со навој

Заеднички во системи за нафта, гас и пареа

Дали треба да се расклопат вентилите со штекер пред заварување?

Да, апсолутно. Пред да го инсталирате вентилот за фалсификување со штекер, вентилот НЕ треба да биде делумно склопен за време на заварувањето.

Правилна практика на инсталација:

Ако е можно, отстранете ги внатрешните компоненти (или проверете дали вентилот е целосно отворен)

Вметнете ја цевката целосно во штекерот

Одржувајте мал јаз на проширување (~ 1,5–2 mm)

Вршете заварување само на надворешниот спој

Оставете ладење пред да работите со вентилот

Важни забелешки:

Избегнувајте прегревање на телото на вентилот

Спречете ја згура од заварување да навлезе во шуплината на вентилот

Обезбедете правилно усогласување пред заварување

Неправилното заварување може да ги оштети површините за заптивање и да го намали животниот век на вентилот.

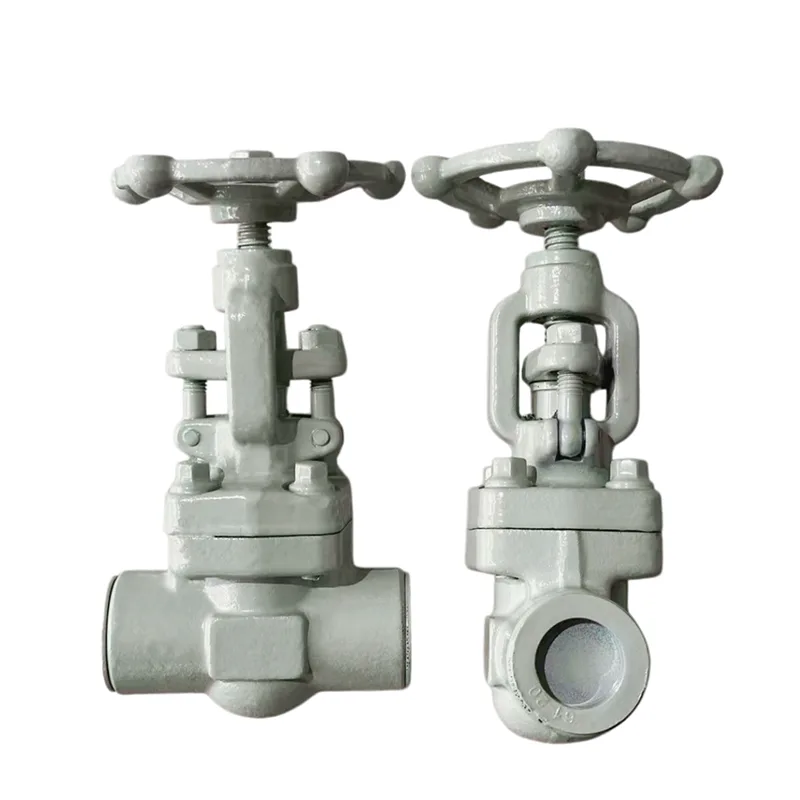

Која е разликата помеѓу OS&Y и забравена хауба?

Ова се два различни структурни дизајни што се користат во вентилите на портата.

OS&Y (надворешна завртка и јарем)

Навојот на стеблото е надвор од телото на вентилот

Видливото движење на стеблото покажува статус на отворено/затворање

Полесно одржување и следење на работата

Заеднички во противпожарни и индустриски системи

Забравена хауба

Хаубата е поврзана со телото на вентилот со помош на завртки

Дизајн на внатрешен стебло (не е надворешно видлив)

Компактна структура

Широко се користи во општи индустриски апликации

Едноставна споредба:

OS&Y = надворешна видливост + лесно следење на работата

Забравена хауба = компактна + исплатлива структура

Двата типа може да се применат во ковано портен вентил заварен со штекер во зависност од барањата на проектот.
